瞄准镜前置分化和后置分化的区别

分划板前置是指分划板置于物镜组(含场镜)后部,转像镜前部的一种情形。这种瞄准镜的特点是:分划线可以随着倍率的变化而产生变化,其分划线的间隔和尺寸随倍率同步。

分划板前置式的瞄准镜优缺点:

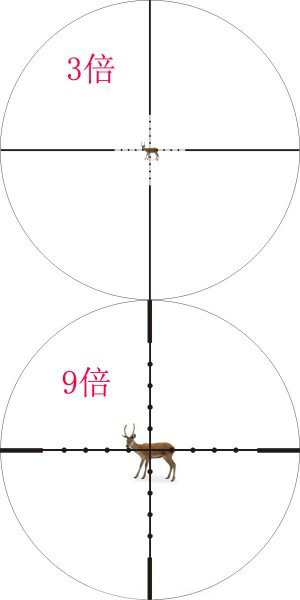

优点是:不论在任何倍率,进行测距或是用辅助分划线来瞄准时,其瞄准点或测距点不受倍率的影响。如上图中,在3倍和9倍时,鹿的身上的测距密位点永远在同一位置。

缺点是:由于分划版在转像镜组前面,所以当倍率放大时,一旦分划板上有小小的脏点,将会被放得极大,.影响美观。另外分划线在低倍时,如果做成标准的粗细时,在高倍时会变得很粗,对小目标的瞄准会有困难。有时候,设计师会将分划线在低倍时作细,以便于在高倍时,分划线不会变得过粗。但是这样一来,在低倍时,又会因为线过细影响瞄准,成了吃力不讨好。

   分划前置瞄准镜优缺点掺半,目前主要是军用镜上使用较多,民用镜仍以后置式为主。

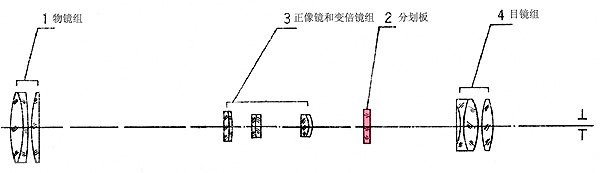

分划板后置是指分划板置于转像镜后部,目镜组前部的一种情形。这种瞄准镜的特点是:分划线不能随着倍率的变化而产生变化,其分划线的间隔和尺寸无阻法随倍率的变化而同步。

分划板后置式的瞄准镜优缺点:

优点是:由于分划版在转像镜组后面,所以分划线在任何倍率,都是一样的粗细,不会受到倍率大小变化的影响。在出厂前,工厂会将测距分划定在某个倍率,一般是在最低倍时,具有测距能力。在高倍时,只起到放大的作用。另外,这种分划板不会因为放大作用而对人的视觉造成影响,即使有小的瑕疵也不会感觉到。

缺点是:所以当倍率放大时,分划线不受倍率的变大或变小的影响,所以一但倍率变化后,原有的测距点或弹道修正点将失去作用。

   分划后置瞄准镜优缺点掺半,目前主要是民用镜上使用较多。军用镜早年也以后置式为主,但是这几年也开始向前置式转向。并且也有前置和后置组合式的瞄具,即前置分划进行测距,后置分划线在则不受影响,只起到中心点的瞄准作用。
